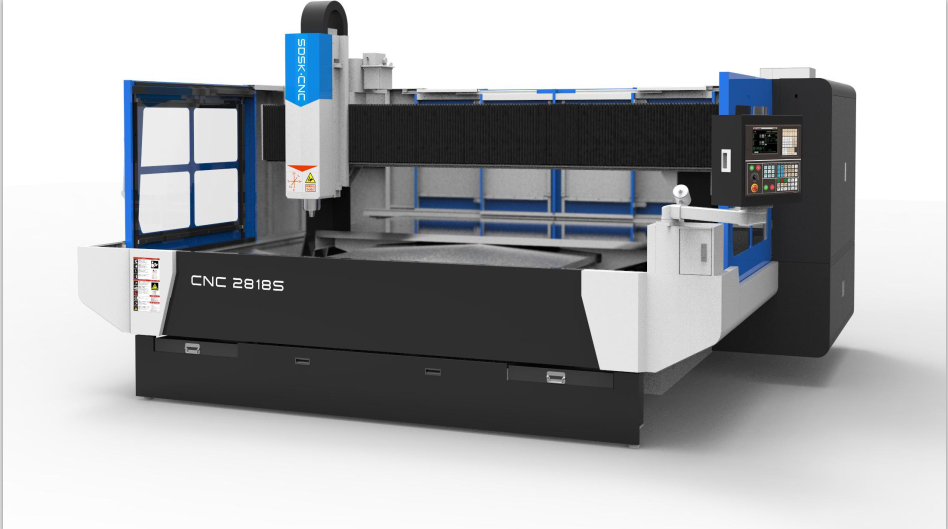

機器簡介:
SDSK2818S 機型是專門為門為客戶量身定做的大型玻璃精雕機;運動方式為 Y 軸工作臺前后移動，X 軸主軸左右移動，Z 軸主軸上下移動。機身采用頂級的濟南花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀/PMI 精密級直線導軌、 研磨級滾珠絲桿，精密級聯軸器，維智/安川/匯川/松下伺服電機，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，冷卻液多點噴水系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性; 特別適用電容屏玻璃面板、各類大尺寸玻璃面板、等的精密打孔、磨邊、倒邊、異形加工。
附:可對接自動上下料機構。



序 號	規 格 說 明	數量
1.	外罩：2mm 鋼板、烤漆(不銹鋼水箱)	1 套
2.	鋁工作臺尺寸：X 向 2800，Y 向 1800，厚度 50	1 套
3.	大理石機身，大理石橫梁	1 套
4.	XYZ 軸用安川/匯川/松下伺服電機（任選）	4 套
5.	XYZ 軸用 THK/上銀或銀泰/THK 精密級直線導軌（任選）	8 套
6.	XYZ 軸用 上銀或銀泰 精密級滾珠絲桿	4 套
7.	深雕數控系統/維宏/新代（任選）	1 套
8.	變頻器	1 套
9.	施耐德電氣配件	1 批
10.	電主軸 30000rpm，7.5KW，氣動換刀，BT30 刀柄	1 個
11.	進口 NSK P 級角接觸配對軸承	6 套
12.	主軸水冷機	1 臺
13.	對刀儀	1 套
14.	電子脈沖手輪（精度 0.001mm）	1 套
15.	X/Y/Z 軸配三防布風琴罩(Y 不銹鋼擋水板)	各 1 套
16.	X/Y/Z 軸配塑料拖鏈	各 1 套
17.	自動潤滑油泵 2 升	1 套
18.	氣體過濾器	2 套
19.	多點噴水裝置	1 套



20.	電控箱恒溫系統	1 套
21.	真空吸附夾具	4 套
22.	氣缸定位夾具	1 套
23.	工具箱及機床附件	1 套
24.	帶自動真空排水系統	1 套


四、設備主要技術參數：

機型	SDSK2818S
外型尺寸	寬 4400 長 3800 高 2500
X/Y/Z 行程	2830*1830*250
最大空走速度	30000mm/min
最大加工速度	1200mm/min
控制系統	深雕數控系統
伺服系統	交流伺服
系統分辨率	0.001
三軸垂直度	0.015mm
整機定位精度	士 0.025mm
局布定位精度	300 mm 內精度士 0.01mm
重復定位精度	0.002mm
主軸功率	7.5KW
換刀方式	氣動
主軸轉速	30000rpm/min
夾持刀柄	BT30(最大 12mm)
可裝料高度	150mm
臺面承受負荷	500Kg
額定電壓	380V/50HZ
整機最大功率	15KW
整機重量	14000Kg
